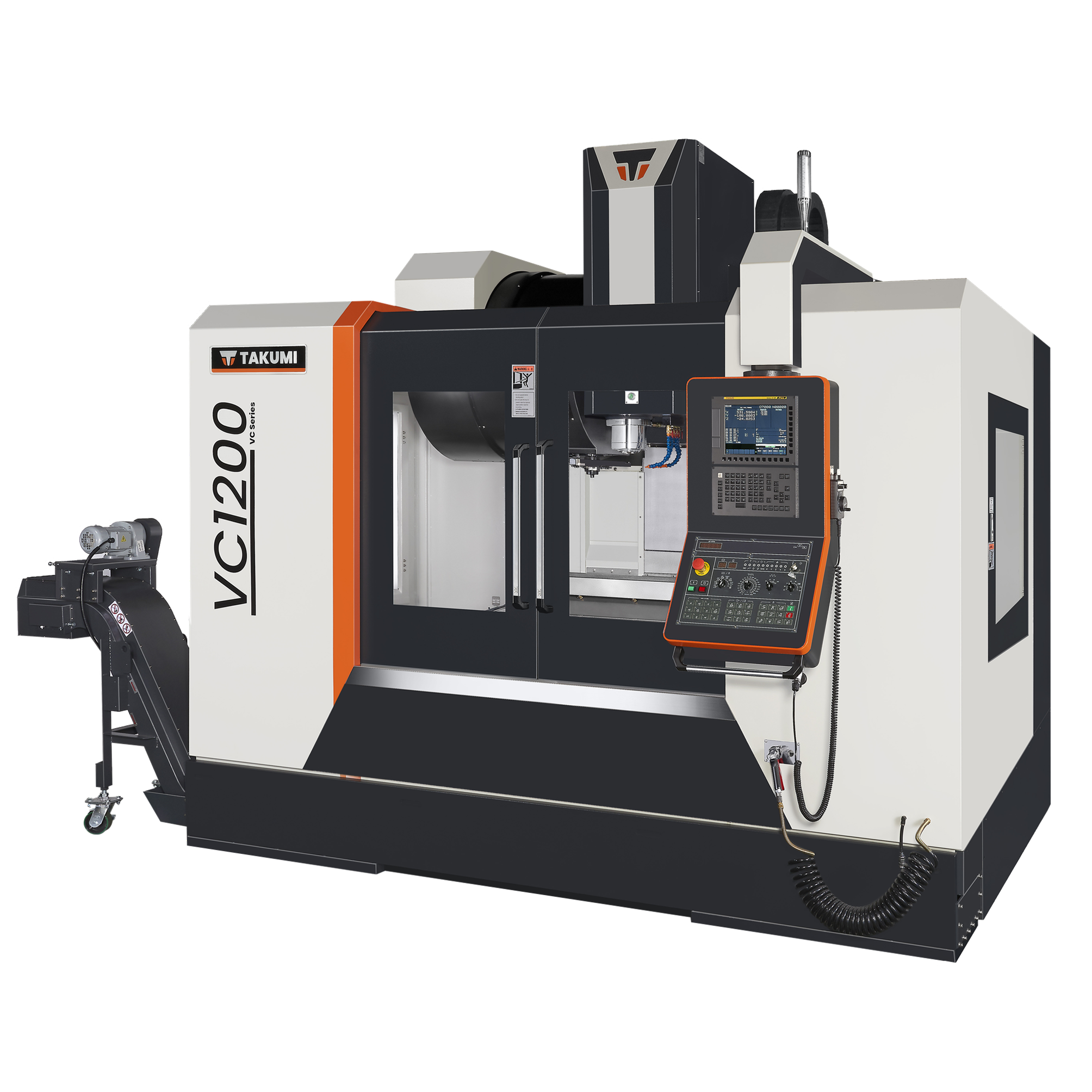

Centro de Maquinado Takumi VC1200

Centro de Maquinado Takumi VC1200

Centro de Maquinado Takumi VC1200 con guías lineales para trabajos por lotes o de producción. Recorridos X/Y/Z: 50”x26”x24”. Motor 20 hp. Motor 15,000rpm.  Avances rápidos de 36 metros por minuto. Husillos de bolas pretensados ​​que minimizan la dilatación térmica y mejoran la precisión. Fundiciones robustas mecanizadas con precisión. Cambiador automático de herramientas (ATC) de brazo oscilante, con capacidad para 30 herramientas y cono CAT 40. Sistema integrado de lavado y gestión de virutas. Sistema de refrigeración del husillo que maximiza la disipación de calor. Control Fanuc© 0i-MF Plus.

Categorías: ,

Descripción

Recorridos
Eje X50 in (1270 mm)
Eje Y26 in (660 mm)
Eje Z24 in (610 mm)
Distancia del extremo del husillo a la mesa5.91 ~ 29.92 in (150 ~ 760 mm)
Mesa
Tamaño de la mesa59 x 28.98 in (1500 x 660 mm)
Carga máxima de la mesa2990 lbs (1360 kg)
Tamaño de la ranura en T5 x .71 in on 3.94 in Centers (5 x 18 mm on 100 mm Centers)
Husillo
Velocidad del husillo15000 rpm
Potencia del motor20.1 HP (15 kW)
Cono del husilloBig Plus® CAT 40 Direct Drive
Velocidad de avance
Avance rápido (X/Y/Z)1417 x 1417 x 994 ipm (36 x 36 x 24 m/min)
Velocidad de avance de corte0.04 ~ 472.44 ipm (1 ~ 12,000 mm/min)
ATC (Cambiador automático de herramientas)
Tipo de ATCSwing Arm
Capacidad del almacén30 Tools
Diámetro máximo de herramienta75/125 mm
Longitud máxima de herramienta11.81 in (300 mm)
Peso máximo de herramienta15.4 lbs (7 kg)
Mango de la herramientaCAT 40
Requisitos de espacio y sistema
Peso neto de la máquina19842 lbs (9000 kg)
Consumo de energía eléctrica40 KVA
Presión neumática6kgf/cm²
Dimensiones de operación207.87 x 139.76 x 122.05 in (5280 X 3550 X 3100 mm)
